新しいテクノロジーが新たな可能性を切り開く どんな条件でも正確な測定が可能な熱特性計は、これまで存在しませんでした。小型センサーは壊れやすく、接触抵抗に直面します。大型のセンサーや高価な定常法では長い加熱時間が必要で、センサーから水分が移動し、測定値が変化します。その他の機器では、現実の条件に合わせて調整することはなく、たった1つの標準式を使用します。そればかりか、大きくて高価です。これまで、熱特性を正確に測定するための便利で手頃な方法はなかったのです。

正確な測定をトップスピードで

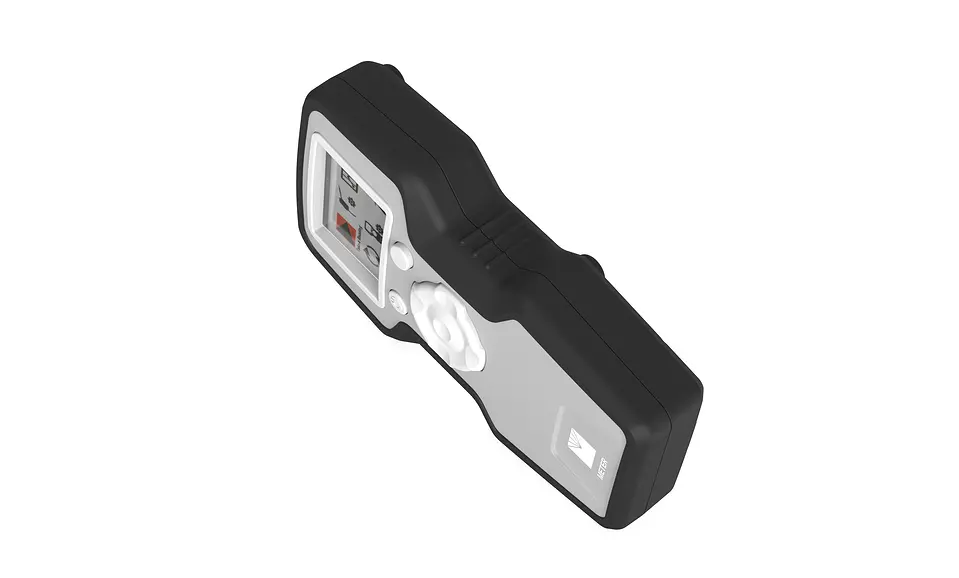

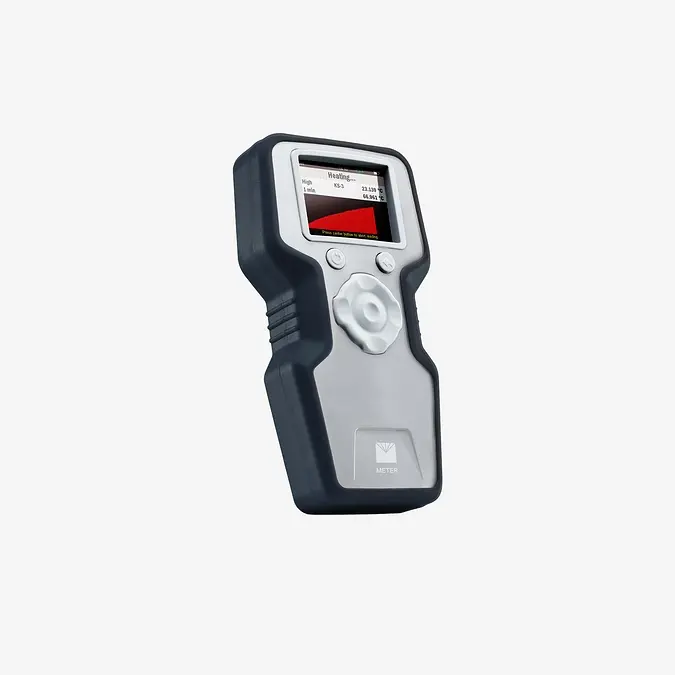

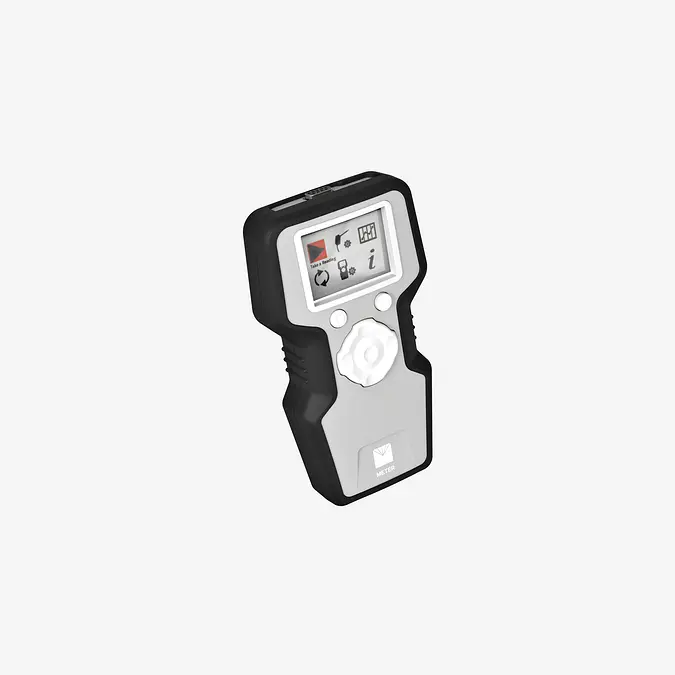

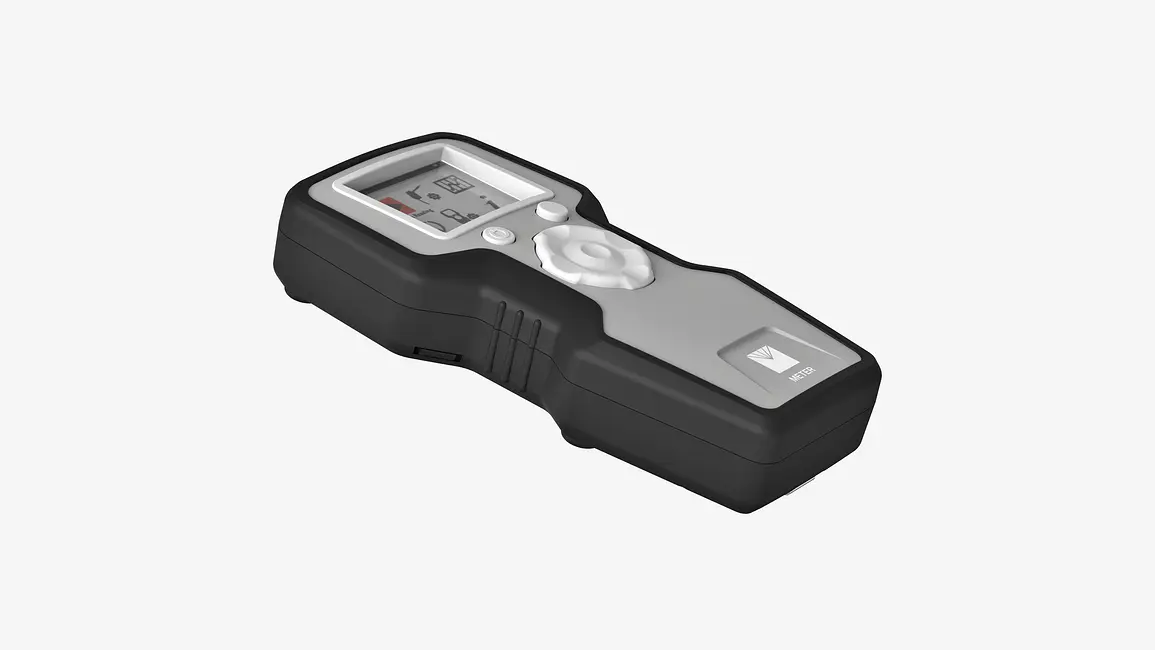

新しいTEMPOS(テンポス)は違います。TEMPOS熱特性計は、これまでの熱特性分析装置のすべてを刷新し、より短時間で、より高い精度を、お求めやすい価格で提供できるよう、一から作り直しました。どのように実現したのでしょうか。正確な熱特性測定は、常に複雑な数学が伴います。それらの複雑な方程式を解く方法に関する最近の科学の飛躍的な進歩により、精度が向上しただけでなく、大幅に改善されたデータセットを使用して校正できるようになり、TEMPOSは、同クラスの他のどの機器よりも正確な測定が可能になりました。それだけでなく、改良された独自のアルゴリズムにより、TEMPOSは1分という驚異的な測定時間(通常10~15分)で測定を行うことができます。
TEMPOSがコンプライアンスを新たな次元へ
ASTM 5334およびIEEE 442に準拠したTEMPOSは、土壌やコンクリートをはじめ、断熱材、食品、プラスチック、潤滑油、さらには人体組織に至るまで、さまざまな分野の多くのサンプルの熱伝導率、熱抵抗率、熱拡散率、比熱を正確に測定します。新しいTR-4ニードルプローブは、IEEE仕様に準拠するよう特別に設計されています。
それぞれのニードルプローブは限られた量の熱しか発生しないため、測定誤差の原因となり得る水分の移動(または液体中の自由対流)を実質的に排除します。加熱時間が短いため、TEMPOS熱特性計は凍結したサンプルや液体の測定にも使用できます。凍結したサンプルや湿ったサンプルを正確に測定できる装置は、TEMPOS以外に市場に存在しません。

納入実績
不可能を可能にする 四半世紀以上もの間、何千人もの科学者やエンジニアが、ほぼどんなサンプルでも測定できるMETER Group(旧Decagon Devices)の熱特性計に信頼を寄せてきました。NASAと提携して火星での測定も行っています。TEMPOS熱特性計は、精度、価格、シンプルさにおいて、あなたの熱特性測定を容易にします。
1分ですべてが変わる
太陽が土壌を暖めるなど、1秒間に1,000分の1℃の周囲温度の変化は、熱特性の計算精度を台無しにします。TEMPOS熱特性計は、他のどのニードルプローブシステムとも異なり、測定誤差の原因となる線形温度ドリフトを補正します。新しい独自のアルゴリズムにより、TEMPOSはこれらの測定をわずか1分(ASTM準拠の場合は10分)で行うことができます。またこれらのアルゴリズムにより、断熱材のような従来は測定が不可能であった高多孔質サンプルの測定が可能になりました。
25年の専門知識による裏付け
熱移動および物質移動に関する25年にわたる専門知識により、METER Groupは、最もシンプルで使いやすい装置を開発することができました。TEMPOS熱特性計は、一つのセンサーであらゆるサンプルの測定する他社製品とは異なり、ボタンを押すだけでサンプルの測定値を自動で最適化します。また、箱から出してすぐに使用できます。本体にニードルプローブを挿入し、サンプルタイプを選択して測定を開始するだけです。 とても簡単です。
測定媒体に適合するニードルセンサーを選択

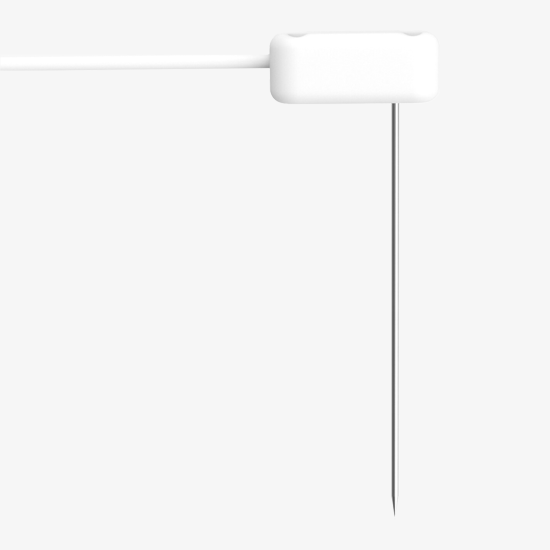

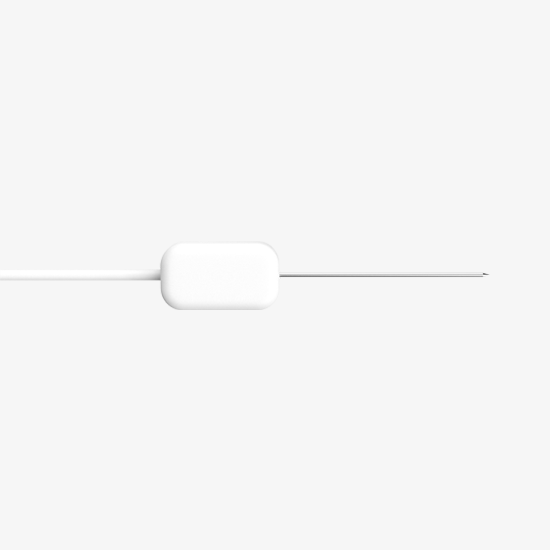

- KS-3i(6cm) シングルニードルセンサー
-
KS-3i(ケーエス3アイ)は、絶縁体測定を意図し、ニードルとケーブルが平行になるように特別設計されたセンサーです。KS-3よりも柔軟性の高いケーブルを使用し、KS-3iのニードルを平行に保つことで、デリケートな絶縁材への設置を容易にします。KS-3iセンサーは、グラスファイバーのような裂けやすい、または変形しやすい絶縁材料(熱伝導率<0.1W/mk)に最適です。

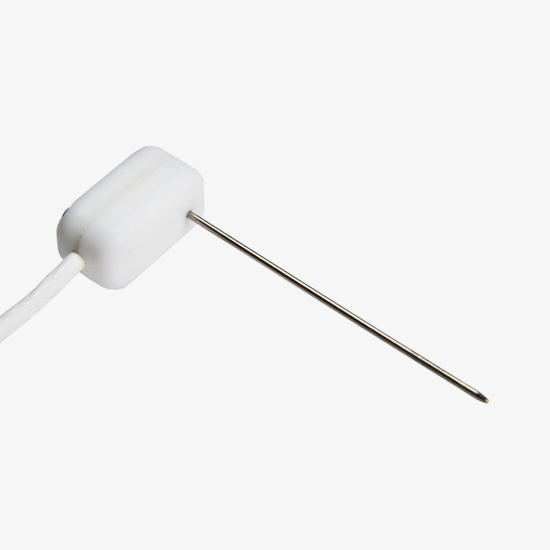

- KS-3(6cm) シングルニードルセンサー
-
KS-3(ケーエス3)は、水分を多く含む試料や油などの液体サンプルや断熱材(熱伝導率<0.1W/mk)の測定に最適で、熱伝導率と熱抵抗率を測定します。低出力モードではニードルに非常に少量の熱しか加えず、液体サンプル中の自由対流や、凍結サンプル中の融解を防ぎます。土壌やその他の多孔質材料にも適していますが、ニードルが細いため、挿入が困難な材料の場合には挿入中に損傷を受けることがあります。

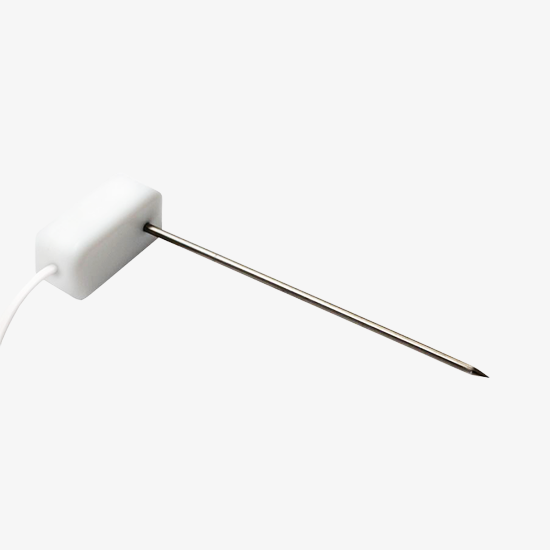

- TR-3(10cm) シングルニードルセンサー
-
TR-3(ティーアール3)は主に土壌やコンクリートなど、粒状や固形の物質のために設計されており、熱伝導率と熱抵抗率を測定します。より硬いサンプルには、ドリルビットまたはパイロットピンを使用して適切なサイズの穴を削孔して測定します。寸法は、IEEE442-1981、土壌熱抵抗率測定ガイドおよびASTM D5334、サーマルニードル・プローブ法による汚れた軟質岩石の熱伝導率の測定のための標準試験方法に準拠しています。
- TR-4(10cm) シングルニードルセンサー
-
TR-3(ティーアール3)とTR-4(ティーアール4)の違いはニードルの直径のみです。TR-3の直径が2.4mmに対してTR-4の直径は1.9mmで、TR-4はより細いニードルを使用しています。TR-4は、IEEE 442/D3、ASTM D5334で規定されている仕様に適合するニードルプローブ(長さ/直径≧50)を望む多くの研究者の声に応えるために設計されました。

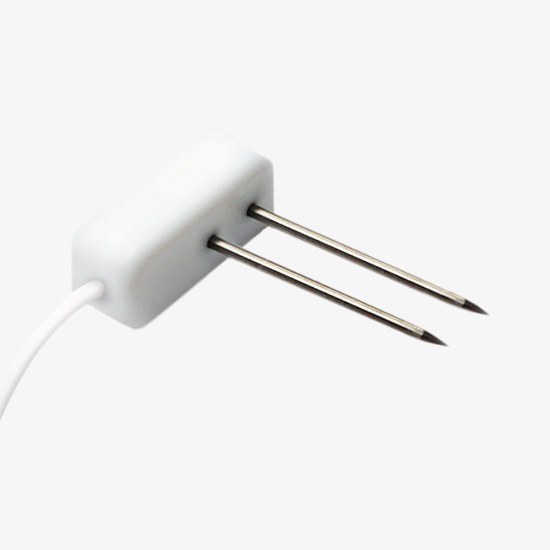

- SH-3(3cm) デュアルニードルセンサー
-
デュアルニードルセンサーのSH-3(エスエイチ3)は、容積比熱、熱拡散率、熱伝導率、および熱抵抗率を測定します。ニードルが挿入できる固体および顆粒状材料に用いることが可能ですが、液体サンプル中に大きな熱パルスが生じ、自由対流が生ずるため、低粘性の液体には使用できません。サイズが小さいため、食品に使用することもできます。

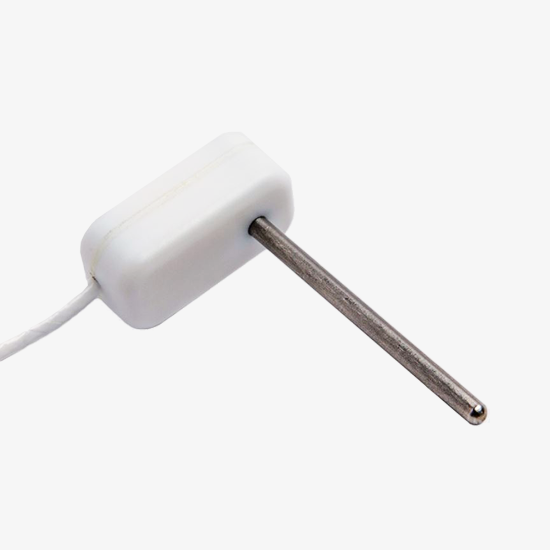

- RK-3(6cm) ロックセンサー
-
RK-3(アールケー3)は硬い試料の測定に適しており、岩石や硬化コンクリートなどセンサーを収納する穴をあけるためにハンマードリルを使用しなければならないような硬質材料用に設計されています。熱伝導率と熱抵抗率を測定します。TR-3はRK-3よりも高精度ですが、TR-3用に長くて細い穴を穿孔するのが困難な場合にはRK-3の使用をお勧めします。5/32インチ(4mm)のロータリーハンマービット(RK-3ロックセンサーパッケージに含む)を使用して、材料にパイロット孔を穿孔することができます。
サンプル材質 | KS-3i | KS-3 | TR-3 | TR-4 | SH-3 | RK-3 |
---|---|---|---|---|---|---|
シングルニードルセンサー | シングルニードルセンサー | デュアルニードルセンサー | ロックセンサー | |||
低粘性液体(水など) | NO | BEST | NO | NO | NO | NO |
高粘性液体(グリセリン、油など) | NO | BEST | OK | OK | YES | YES |
絶縁体や断熱材 | BEST | BEST | NO | NO | NO | NO |
湿った土壌 | NO | OK | BEST | BEST | OK | OK |
乾いた土壌、粉体、顆粒材質 | NO | OK | BEST | BEST | OK | OK |
コンクリートや岩石 | NO | NO | BEST | BEST | OK | BEST |
その他の固体 | NO | OK | BEST | BEST | OK | OK |
容積比熱 | NO | NO | NO | NO | BEST | NO |
熱拡散率 | NO | NO | NO | NO | BEST | NO |
特長
- 土壌、コンクリート、断熱材、食品、プラスチック、潤滑油、人体組織などの熱特性を測定
- アルゴリズムの改良により精度が向上
- 測定時間が1分に
- わずかなコストで熱拡散率と比熱を測定
- ASTM 5334およびIEEE 442準拠。新しいTR-4ニードルは、特にIEEE仕様に合わせて設計
- 制御された加熱により、熱が一定

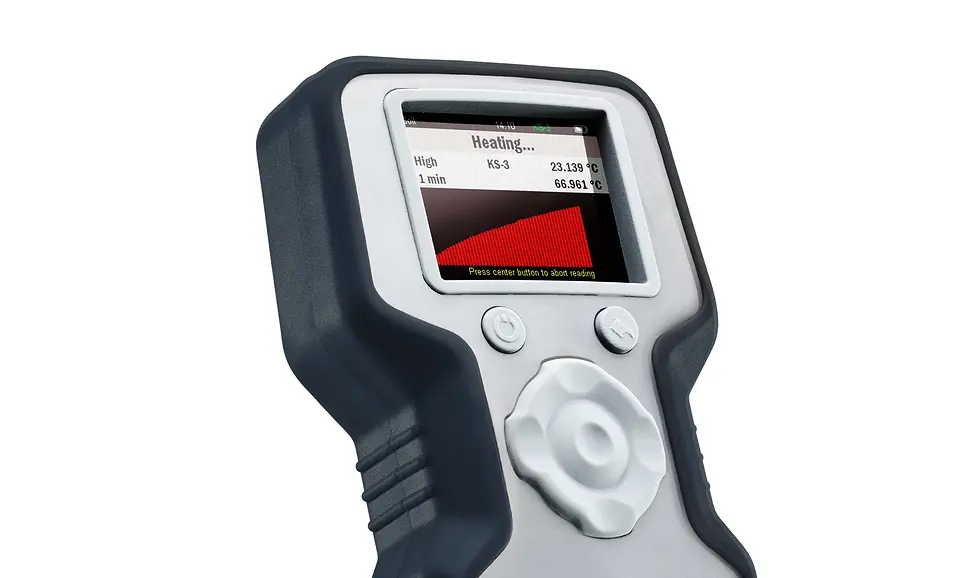

- これまで以上に簡単な測定設定。結果をわかりやすく表示
- Mini USBケーブルでデータのダウンロードが簡単
- 接続したセンサーを自動的に識別し、加熱状態を表示
- 電池の長寿命化による使用時間の伸長
- ポータブル:現場や研究室で使用可能
- 湿ったサンプルや凍ったサンプルを正確に測定
- 加熱時間が短いため、水分の移動がない
- 多くの流体の熱伝導率を測定
- 破損しにくい頑丈なニードルセンサー
- 特定のサンプル用に設計された各種ニードルセンサー
- 線形温度ドリフトを自動的に補正
- ±0.001℃の温度分解能
技術仕様
物理的仕様
本体 | |
---|---|
長さ | 18.5cm |
幅 | 10.0cm |
高さ | 3.5cm |
ディスプレイ寸法 | |
幅 | 5.5cm |
高さ | 4.0cm |
センサーインターフェイス | |
DB-15 コネクタ | |
キャリーケース | |
長さ | 37.0cm |
幅 | 30.0cm |
高さ | 10.5cm |
動作環境(センサー)
範囲 |
---|
-50~150℃ |
動作環境(本体)
範囲 |
---|
0~50℃ |
電源 |
単3形乾電池 x 5本 |
電池寿命 |
高出力測定250回以上 |
測定モード |
手動測定モード、無人測定モード |
データ保存 |
フラッシュメモリに2048回分の測定データを保存(ローデータと処理済データの両方をダウンロード用に保存) |
センサーの主な仕様
製品名 | KS-3i | KS-3 | TR-3 | TR-4 | SH-3 | RK-3 |
---|---|---|---|---|---|---|
シングルニードルセンサー | シングルニードルセンサー | デュアルニードルセンサー | ロックセンサー | |||
製品番号 | 40087 | 40387 | 40398 | 41054 | 40394 | 40389 |
測定項目 | 熱伝導率・熱抵抗率 | 熱伝導率・熱抵抗率 | 熱伝導率・熱抵抗率 熱拡散率・容積比熱 |
熱伝導率・熱抵抗率 | ||
熱伝導率測定範囲 | 0.02~2.00W/mk | 0.1~4.0W/mk | 0.02~2.00W/mk | 0.1~6.0W/mk | ||
熱抵抗率測定範囲 | 50~5000℃×cm/W | 25~1000℃×cm/W | 50~5000℃×cm/W | 17~1000℃×cm/W | ||
熱伝導率精度 | ±10%(0.2~2.0W/mk) | ±10%(0.1~4.0W/mk) | ±10%(0.02~2.0W/mk) | ±10%(0.1~6.0W/mk) | ||
熱拡散率測定範囲 | - | - | 0.1~1.0mm2/s | - | ||
熱拡散率精度 | - | - | ±10%(0.2W/mk以上) ±0.02W/mk(0.1~0.2W/mk) |
- | ||
容積比熱精度 | - | - | ±10%(0.1W/mk以上) | - | ||
センサー寸法 | 直径1.3mm×長さ60mm | 直径2.4mm× 長さ100mm |
直径1.9mm× 長さ100mm |
直径1.3mm×長さ30mm センサー間隔6mm |
直径3.9mm×長さ60mm | |
ケーブル長さ | 1m | 1m | 1m | 1m |
その他
コンプライアンス |
---|
EN 61326-1:2013 EN 55022/CISPR 22 |
ダウンロード
ユーザーマニュアル(英語) TEMPOS Utility ソフトウェア 熱伝導率計算 ソフトウェア |
関連リソース
TEMPOS Resources - METER Group |
希望小売価格(税抜)
40355 TEMPOS 熱特性計 コントローラー ¥1,150,000(税別) 40087 KS-3i シングルニードルセンサー ¥130,000(税別) 40387 KS-3 シングルニードルセンサー ¥98,000(税別) 40398 TR-3 シングルニードルセンサー ¥124,000(税別) 41054 TR-4 シングルニードルセンサー ¥124,000(税別) 40394 SH-3 デュアルニードルセンサー ¥115,000(税別) 40389 RK-3 ロックセンサー ¥118,000(税別) |
