水ポテンシャル測定時の誤差の可能性 土壌水ポテンシャルの測定は決して容易ではありません。圧力板やろ紙を用いた従来の方法には常に問題がありました。測定に非常に時間がかかるだけでなく、どちらの方法も精度に問題があります。そこでMETER Groupが開発したのが、WP4Cです。
正確、迅速、容易

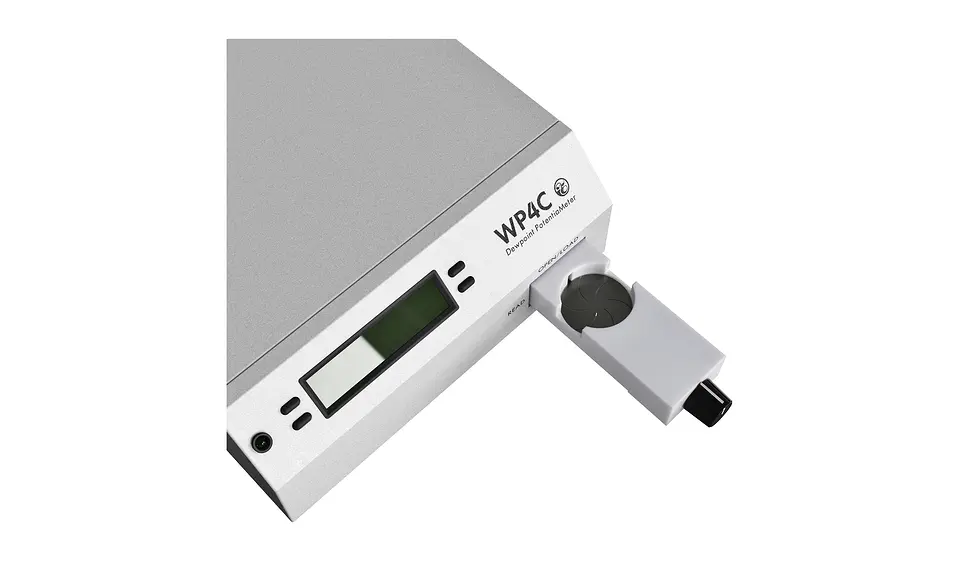

水ポテンシャルと土壌サクションのグローバルエキスパートを自負するMETER Groupは、安定した精度を発揮する装置を開発するだけでは不十分だと考えました。設計のポイントは、使いやすさと、乾燥した土壌であっても迅速に測定できる点でした。WP4Cはその多用途性ゆえに複雑な装置ですが、最大7 mlのサンプル容量であれば非常に簡単に使用できます。カップの半分に土壌、葉、または種子を入れ、サンプルを平衡化するだけです。
20 分サンプル測定時間
基礎物理学に基づく実証済みの第一原理法
WP4Cの精度は非常に高く、他の測定方法の校正にも使用され、多くの出版物にも掲載されています。それはなぜでしょうか。WP4Cの露点センサーは、水ポテンシャルを直接測定します(primary method)。二次的なパラメーターを測定して水ポテンシャルとの相関を見る方式(secondary method)ではありません。細かく調整されたキャリブレーションを用いて、マトリックポテンシャルと浸透ポテンシャルを組み合わせて測定します。その仕組みは以下の通りです。
WP4Cは、サンプルを置いて密閉したチャンバー内で、サンプル上部の気相の相対湿度を測定します(ASTM D6836に準拠)。サンプルが気相の水蒸気と平衡状態になると、露点センサーは気相の相対湿度を測定します。これは結露が形成され始めるまで小さな鏡を冷やしていく、チルドミラー法という独自の方法で行われます。結露が発生した時点(露点)で、WP4Cは鏡とサンプルの温度を0.001℃以内で測定します。これにより、-0.1 MPa~-300 MPaの範囲で極めて高い精度が得られるため、サンプルの測定値に全幅の信頼を寄せることができるのです。
納入実績
ワールドクラスの土壌水ポテンシャル測定 圧倒的な精度。シンプルな操作性。高速。WP4Cを他のLABROS装置と組み合わせることで、完璧な土壌分析が可能になります。PARIOを追加して土壌粒度を分析し、HYPROPとKSATのデータを使用して透水係数曲線を作成することができます。
部分的ではなく、完全な水分特性曲線を作成
WP4CのデータとHYPROPのデータを組み合わせることで、全水分範囲にわたる完全で高解像度の水分特性曲線を作成することができます。これほど少ない労力で、しかもこれほど詳細な曲線を作成できる方法は他にありません。
脱水過程の水分特性曲線のみが必要な場合は、HYPROP FIT ソフトウェアを使用してWP4C によって収集された水ポテンシャルデータを入力し、異なる水分特性モデル(van Genuchten、van Genuchten Bimodal、Fredlund & Xing、Brooks & Corey など)に適合させることができます。
時間と労力の節約
WP4Cは、多くの点で信じられないほど効率的です。まず、操作方法のトレーニングに多くの時間を費やす必要がありません。さらに、洗練された温度制御により、迅速な平衡化が可能です。そして、著しい時間の節約を可能にする最後の機能として、測定はWP4Cが自動で行います。あなたは他の大切なことに専念することができます。
特長
- 精度の高い測定法(primary method)
- チルドミラー露点法を採用
- 迅速な平衡化
- -0.1 MPa~-300 MPaの範囲で比類のない精度を実現
- 耐久性に優れ、クリーニングが容易
- 飽和塩溶液での校正が容易
- ASTM D6836に準拠
- HYPROPとの併用で完全な土壌水分特性曲線を作成
技術仕様
測定仕様
水ポテンシャル | |
---|---|
測定範囲 | 0~-300 MPa |
分解能 | NA |
精度 | ±0.05MPa(0 ~ -5 MPa) 1%(-5~-300 MPa) |
注意:すべての蒸気圧計(WP4Cを含む)は、水ポテンシャル範囲の湿潤側で精度が制限されます。0~-5 MPaの範囲の精度は±0.05 MPaです。例えば、-0.1 MPaの測定では±50%、-1 MPaの測定では±5%の精度となります。WP4Cは、圃場容水量(-0.033 MPa)付近では正確に水ポテンシャルを測定しません。 | |
温度 | |
範囲 | 15~40 ℃ |
分解能 | 0.10 ℃ |
精度 | ±0.20 ℃ |
測定時間 | |
土壌サンプル | ~10~15分(精密モード) <5分(高速モード) |
植物サンプル | ~20分 |
注意:WP4Cは、測定が完了するまで、約5分ごとに暫定の測定値を表示します。 |
物理的仕様
寸法 | |
---|---|
長さ | 24.1 cm |
幅 | 22.9 cm |
高さ | 8.9 cm |
ケース材質 | |
粉体塗装アルミニウム | |
ユニバーサル電源 | |
110~220 V AC 50/60 Hz | |
センサータイプ | |
チルドミラー露点センサー 赤外線温度センサー |
|
ケーブルタイプ | |
RS-232 - USB 変換ケーブル(付属) | |
ディスプレイ | |
20×2 英数字LCD、バックライト付き | |
サンプルカップ容量 | |
15 ml(最大) 7 ml(推奨) |
|
動作温度範囲 | |
最低 | 5 ℃ |
代表 | NA |
最高 | 40 ℃ |
重量 | |
3.2 kg | |
データ通信 | |
RS-232A serial 8-data bit ASCII code 9,600 baud, no parity 1 stop bit |
その他
コンプライアンス |
---|
EM ISO/IEC 17050:2010(CEマーク) 適合規格: ASTM D6836-07 |
ダウンロード
ユーザーマニュアル(英語) LABROS Soilview and Soilview-Analysis ソフトウエア LABROS Soilview ソフトウェアを用いたWP4Cの測定方法(英語) DECATERM ソフトウェア WP4C ファームウェアアップデーター 0.50 mol/kg or 0.984 aw 塩化カリウム(KCL) 標準液 安全データシート |
希望小売価格
¥1,680,000(税別) |
